汽车PTC发热片,汽车用PTC加热片,温控开关用PTC加热电阻,温控开关用PTC发热条,温控开关用PTC发热片
    WMZ5恒温加热PTC热敏电阻具有恒温发热特性,其原理是PTC热敏电阻加电后自热升温使阻值进入跃变区,恒温加热PTC热敏电阻表面温度将保持恒定值,该温度只与PTC热敏电阻的居里温度和外加电压有关,而与环境温度基本无关.
   PTC加热器就是利用恒温加热PTC热敏电阻恒温发热特性设计的加热器件.在中小功率加热场合, PTC加热器具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热元件无法比拟的优势, 在电热器具中的应用越来越受到研发工程师的青睐.
   恒温加热PTC热敏电阻可制作成多种外形结构和不同规格,常见的有圆片形、长方形、长条形 、圆环以及蜂窝多孔状等.把上述PTC发热元件和金属构件进行组合可以形成各种形式的大功率PTC加热器PTC加热器按结构特点分
(1)WMZ5普通实用型PTC陶瓷加热器.这类器具主要有: 电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、卷发烫发器等.其特点是功率不大,但热效率高很实用.
(2)WMZ5自动恒温型PTC加热器.这类器具主要有:小型晶体器件恒温槽、恒温培养箱、电子保温瓶、 保温箱、保温杯、保温盘、保温柜、保温桌等。其特点是自动保温、结构简单、 恒温特性好、热效率高、使用环境温度范围宽.
(3)热风PTC加热器.这类热风PTC加热器主要有:小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备等. 其特点是输出热风功率大、速热、安全、能自动调节风温和功耗.
3.型号命名:

PTC加热片,加热PTC热敏电阻,PTC发热片,PTC发热电阻,PTC加热器,PTC发热体,PTC发热板,PTC发热棒,PTC发热器

汽车用PTC加热器,汽车用PTC加热片,汽车用PTC发热体
车用PTC加热器,车用PTC加热体,PTC发热体,PTC加热片
汽车用PTC发热器,汽车用PTC加热器
PTC发热器,PTC加热器,PTC发热体

定制各种外形PTC加热电阻,PTC发热片,PTC加热片,加热PTC热敏电阻

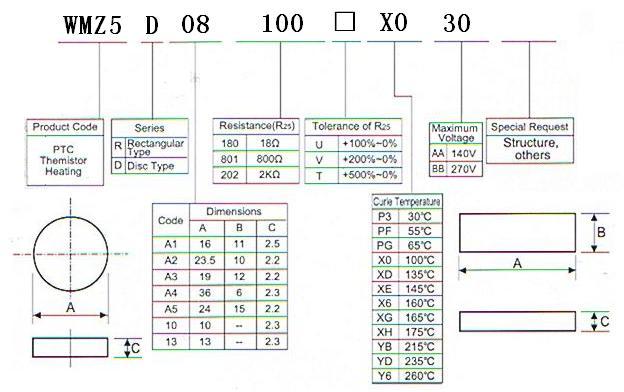

型号命名:

      型号

开关温度

表面温度

额定零功率电阻
额定电压
最大电压
外型尺寸(mm)
Tc(℃)
Tsurf(℃)

 R25(Ω)

    U(V)

Vmax(V)
A±1
B±0.1
C±0.2
WMZ5-D08100□X030 100 110 10 24 30 8   1.5
WMZ5-D08102□P3BB 30 50 1000 240 270 8   3
WMZ5-D08102□X1BB 110 130 1000 240 270 8   2.3
WMZ5-D08180□X030 100 110 18 24 30 8   1.5
WMZ5-D10102□XDBB 135 155 1000 240 270 10   2.3
WMZ5-D10102□XGBB 165 180 1000 240 270 10   2.3
WMZ5-D10180□X060 100 110 18 43 60 10   2.3
WMZ5-D10201□X5BB 150 170 200 220/240 270 10   2.3
WMZ5-D10301□X6AA 160 175 300 110 140 10   2.3
WMZ5-D10501□X3BB 130 150 500 240 270 10   2.3
WMZ5-D10501□X7BB 170 185 500 240 270 10   2.3
WMZ5-D10501□XDBB 135 155 500 240 270 10   2.3
WMZ5-D13102□PFBB 55 75 100 240 270 13   2.3
WMZ5-D13150□PG60 65 75 15 42 60 13   1.5
WMZ5-D13152□YBBB 215 230 1500 240 270 13   2.5
WMZ5-D13152□YDBB 235 250 1500 240 270 13   2.5
WMZ5-D13360□X430 140 150 36 24 30 13   1.3
WMZ5-D13680□XE60 145 155 68 42 60 13   1.3
WMZ5-D14501□XHBB 175 190 500 220/240 270 14   2.4
WMZ5-D17150□X560 150 160 15 42 60 17   1.4
WMZ5-D20102□X1BB 110 130 1000 240 270 20   2.3
WMZ5-D20102□X4BB 140 160 1000 240 270 20   2.3
WMZ5-D20362□YDBB 235 250 3600 240 270 20   2.5
WMZ5-D203R6□X760 170 180 3.6 42 60 20   1.4
WMZ5-RA1181□P7AA 70 90 180 100/120 140 16 11 2.5
WMZ5-RA1301□P7AA 70 85 300 100/120 140 16 11 2.5
WMZ5-RA1701□P8BB 80 100 700 220/240 270 16 11 2.5
WMZ5-RA2301□Y3AA 230 250 300 100/120 140 23.5 10 2.2
WMZ5-RA2501□P9BB 90 110 500 220/240 270 23.5 10 2.2
WMZ5-RA2701□Y4BB 240 255 700 220/240 270 23.5 10 2.2
WMZ5-RA3801□Y1BB 210 230 800 220/240 270 19 12 2.2
WMZ5-RA4501□Y4BB 240 255 500 220/240 270 36 6 2.3
WMZ5-RA5102□Y6BB 260 275 1000 220/240 270 24 15 2.2

其他规格尺寸

表面温度 工作电压 外型尺寸(mm)

常用阻值

Tsurf(℃)

    U(Vac)

直径 厚度

 R25(Ω)

300 220 19 2.1 2.5-4000
240 220 13 3 1-4
220 220 8 3 2.5-5500
205 220 8 3 0.8-2000
180 220 8 3 1-8000
175 220 12 3 1100-2900
160 220 8 3 1-8000
70 220 8 3 2-4500
180 24Vdc 13 3 50-100
220 12Vdc 13 3 5-50
108 12Vdc 13 3 50-150
220 12Vdc 12 1.2 6-12
220 5Vdc 13 1.8 5-15
22 5Vdc 13 1.8 5-10

温控器用PTC发热元件  特点说明:表面刷银电极,电极接触性能优异,温度精度高,功率老化小,使用寿命长

表面温度 耐电压 外型尺寸

常用阻值

Tsurf(℃)

    U(Vac)

(mm)

 R25(Ω)

95 450 10*2.8*2.0 1000-5000
100 600 4.9*3.9*1.5 3000-8000
120 450 3.6*2.0*1.1 1500-4500
125 450 10*2.8*2.0 200-1000
135 450 13*2.8*2.0 1000-4000
155 600 4.9*3.9*1.5 3000-8000
155 450 13*2.8*2.0 1000-7000
160 450 Φ8*2 3000-8000
165 450 10*2.8*2.0 500-2000
180 450 5.8*5.8*2.0 2000-6000
180 500 13*2.8*2.0 1000-4000
180 450 10*2.8*2.0 2000-6000
180 600 4.9*3.9*1.5 3000-8000
180 450 Φ8*2 3000-8000
200 450 10*2.8*2.0 1000-6000
200 450 2.3*2.3*1.35 1500-4500
210 450 12.8*2.8*2.0 1000-4000
215 450 Φ6.5*2 500-1500
220 450 5.8*5.8*2.0 2000-6000
240 450 10*2.8*2.0 2000-6000
240 450 13*2.8*2.0 500-1500
240 450 5.8*5.8*2.6 2000-6000
240 48Vdc 10*2.8*2.0 25-80
245 600 4.9*3.9*1.5 3000-8000
260 450 10*2.8*2.0 1000-4000
260 450 5.8*5.8*2.0 2000-6000

空调用PTC发热元件 特点:耐压全检,高可靠性,功率老化小,使用寿命长.

居里温度 耐电压 外型尺寸

常用阻值

Tc(℃)

    U(Vac)

(mm)

 R25(Ω)

150 800 24*15*2.4 800-5000
175 800 24*15*2.4 800-5000
200 800 24*15*2.4 800-5000
220 700 32*12*2.4 800-5000
220 700 24*15*2.4 800-5000
220 850 24*15*3.0 800-5000
230 700 32*12*2.4 800-5000
250 700 32*12*2.4 800-5000
250 700 24*15*2.4 800-5000
250 850 24*15*3.0 800-5000
260 700 32*12*2.4 800-5000
260 700 24*15*2.4 800-5000
260 850 24*15*3.0 800-5000

.电动汽车用PTC发热元件  特点:高耐压,高可靠性,功率老化小

居里温度 耐电压 外型尺寸(mm)

常用阻值

Tc℃)

    U(Vdc)

长*宽或直径Φ

 R25(Ω)

204 1050 24*15*3.0 2000-10000
204 1200 24*15*3.5 3000-30000
204 1300 24*15*4.0 5000-40000
204 1200 35*12*3.5 3000-30000
204 1300 35*10*4.0 5000-40000
204 1300 35*15*4.0 5000-40000
220 1050 24*15*3.0 2000-10000
220 1200 24*15*3.5 3000-30000
220 1300 24*15*4.0 5000-40000
220 1200 35*12*3.5 3000-30000
220 1300 35*10*4.0 5000-40000
220 1300 35*15*4.0 5000-40000
240 1050 24*15*3.0 2000-10000
240 1200 24*15*3.5 2000-10000
240 1300 24*15*4.0 5000-40000
240 1200 35*12*3.5 3000-30000
240 1300 35*10*4.0 5000-40000
240 1300 35*15*4.0 5000-40000
250 1050 24*15*3.0 2000-10000
250 1200 24*15*3.5 3000-30000
250 1300 24*15*4.0 5000-40000
250 1200 35*12*3.5 3000-30000
250 1300 35*10*4.0 5000-40000
250 1300 35*15*4.0 5000-40000

电蚊香使用产品 特点说明:温度精度高,耐压可靠性好,优良的抗电压冲击性能和抗机械冲击性能。

表面温度 耐电压 外型尺寸(mm)

常用阻值

Tsurf(℃)

    U(Vac)

长*宽或直径Φ

 R25(Ω)

70 600 Φ8*3 2000-4500
90 500 10*2.8*2.0 1000-4000
100 500 12*4*2.3 1250-3750
175 600 Φ12*3 1100-2900
180 500 12*6*2.3 1250-3750
205 600 Φ8*3 825-2175
210 500 Φ9*2.5 1200-3500
214 600 Φ8*3 2500-5500
220 600 Φ8*3 2500-5500
220 600 Φ12*3 1100-2900
220 500 Φ12*2.5 1200-3500
330 48Vdc Φ12*1.2 6-12

卷发器,直发器用PTC发热元件  特点说明:温度精度高,耐压可靠性好,规格全

居里温度 工作电压 耐电压 外型尺寸(mm)

常用阻值

Tc(℃)

    U(Vac)

 U(Vac) 长*宽或直径Φ

 R25(Ω)

150 110/220 330/600 35*6*2.0 200-3000
150 110/220 330/600 36*8*2.0 200-3000
150 110/220 330/600 30*10*2.0 200-3000
150 110/220 330/600 35*10*2.0 200-3000
150 110/220 330/600 30*15*2.0 200-3000
150 110/220 330/600 35*13*2.0 200-3000
150 110/220 330/600 35*15*2.0 200-3000
180 110/220 330/600 35*6*2.0 200-3000
180 110/220 330/600 36*8*2.0 200-3000
180 110/220 330/600 30*10*2.0 200-3000
180 110/220 330/600 35*10*2.0 200-3000
180 110/220 330/600 30*15*2.0 200-3000
180 110/220 330/600 35*13*2.0 200-3000
180 110/220 330/600 35*15*2.0 200-3000
200 110/220 330/600 35*6*2.0 200-3000
200 110/220 330/600 36*8*2.0 200-3000
200 110/220 330/600 30*10*2.0 200-3000
200 110/220 330/600 35*10*2.0 200-3000
200 110/220 330/600 30*15*2.0 200-3000
200 110/220 330/600 35*13*2.0 200-3000
200 110/220 330/600 35*15*2.0 200-3000
230 110/220 330/600 35*6*2.0 200-3000
230 110/220 330/600 36*8*2.0 200-3000
230 110/220 330/600 30*10*2.0 200-3000
230 110/220 330/600 35*10*2.0 200-3000
230 110/220 330/600 30*15*2.0 200-3000
230 110/220 330/600 35*13*2.0 200-3000
230 110/220 330/600 35*15*2.0 200-3000
258 110/220 330/600 35*6*2.0 200-3000
258 110/220 330/600 36*8*2.0 200-3000
258 110/220 330/600 30*10*2.0 200-3000
258 110/220 330/600 35*10*2.0 200-3000
258 110/220 330/600 30*15*2.0 200-3000
258 110/220 330/600 35*13*2.0 200-3000
258 110/220 330/600 35*15*2.0 200-3000
272 110/220 330/550 35*6*2.0 200-3000
272 110/220 330/550 36*8*2.0 200-3000
272 110/220 330/550 30*10*2.0 200-3000
272 110/220 330/550 35*10*2.0 200-3000
272 110/220 330/550 30*15*2.0 200-3000
272 110/220 330/550 35*13*2.0 200-3000
272 110/220 330/550 35*15*2.0 200-3000
290 110/220 330/500 35*6*2.0 200-3000
290 110/220 330/500 36*8*2.0 200-3000
290 110/220 330/500 30*10*2.0 200-3000
290 110/220 330/500 35*10*2.0 200-3000
290 110/220 330/500 30*15*2.0 200-3000
290 110/220 330/500 35*13*2.0 200-3000
290 110/220 330/500 35*15*2.0 200-3000

小家电使用PTC发热元件  特点说明:高耐压,高可靠性,功率老化小

居里温度 工作电压 耐电压 外型尺寸(mm)

常用阻值

Tc(℃)

    U(Vac)

 U(Vac) 长*宽或直径Φ

 R25(Ω)

258 110/220 650 24*15*2.4 1000-4000
258 110/220 650 35*15*2.4 1000-4000
272 110/220 600 24*15*2.4 1000-4000
272 110/220 600 35*15*2.4 1000-4000
290 110/220 550 24*15*2.4 1000-4000
290 110/220 550 35*15*2.4 1000-4000

备注:PTC加热片,PTC发热片,PTC加热器,PTC发热体,PTC发热棒属于定制产品,可以根据客户要求开模定制,谢谢。
